Au travail ! Le montage...
 cliquez sur l'image pour l'agrandir dans une autre fenêtre |
 cliquez sur l'image pour l'agrandir dans une autre fenêtre |

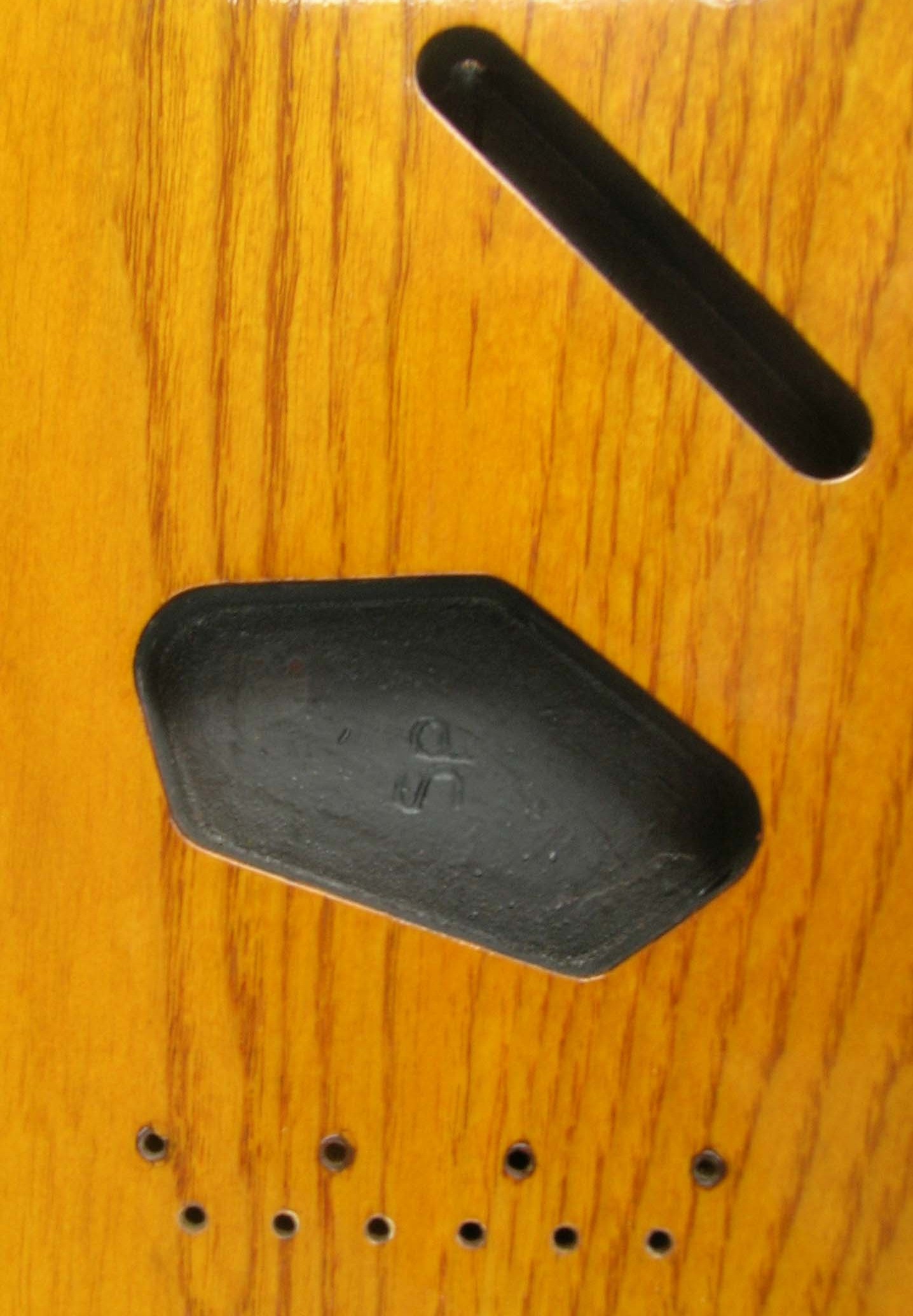

Les initiales de l'acheteur sont gravées
dans la cavité du micro bridge.. cliquez sur l'image pour l'agrandir dans une autre fenêtre |

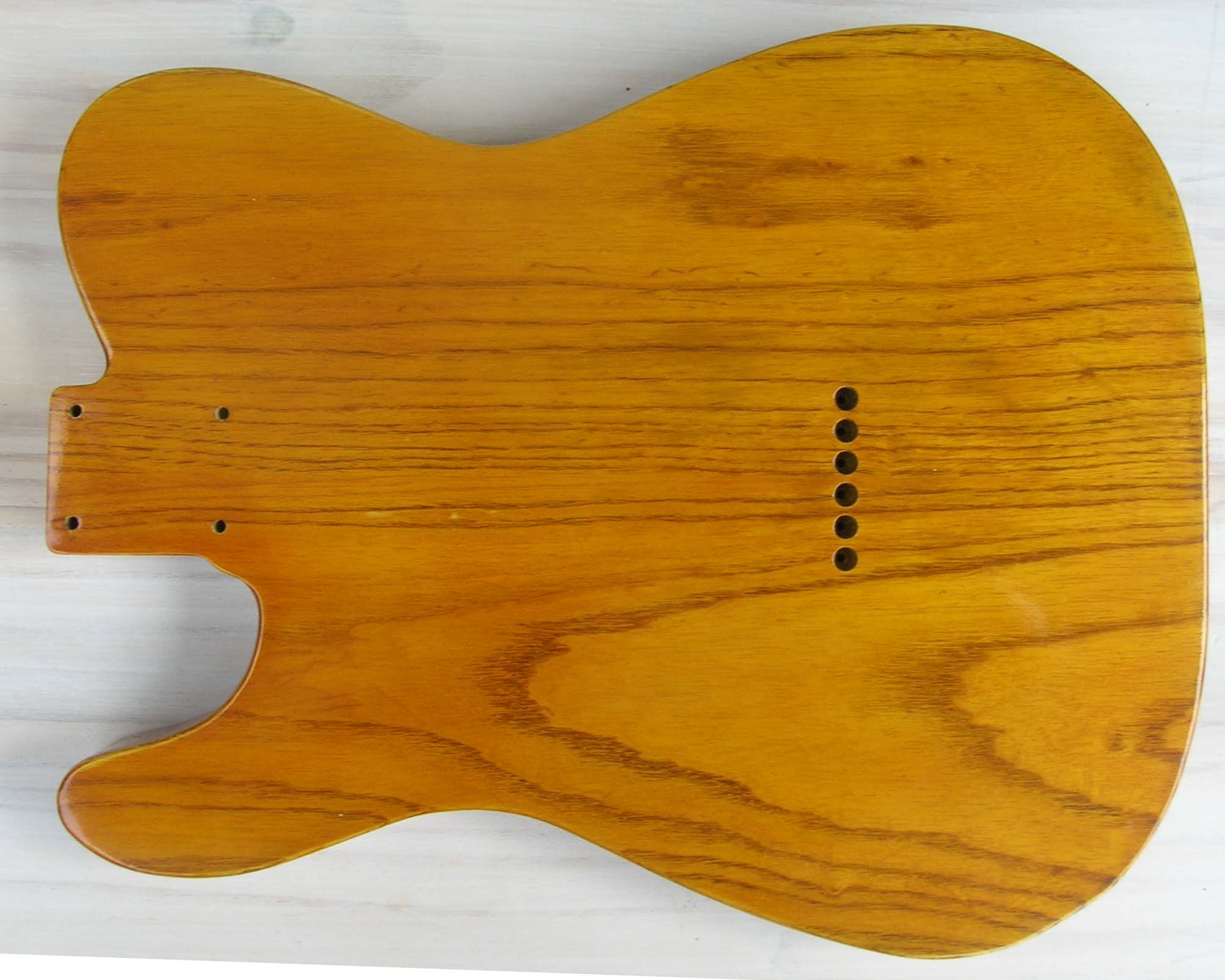

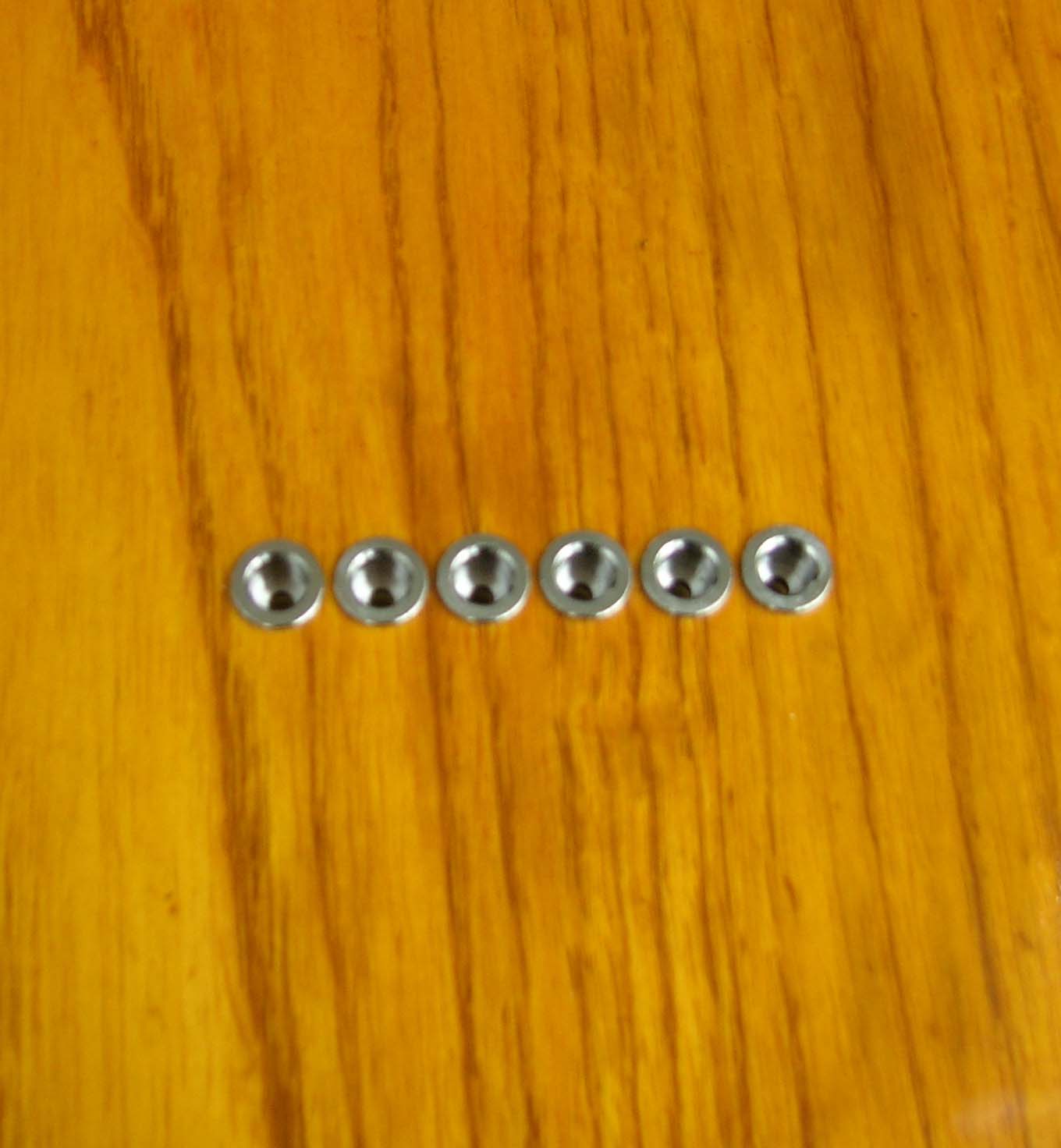

Montage 1 : les string ferrules sont
insèrées "en force" (mais avec attention) à l'arrière du corps dans les
trous prévus à cet effet. cliquez sur l'image pour l'agrandir dans une autre fenêtre |

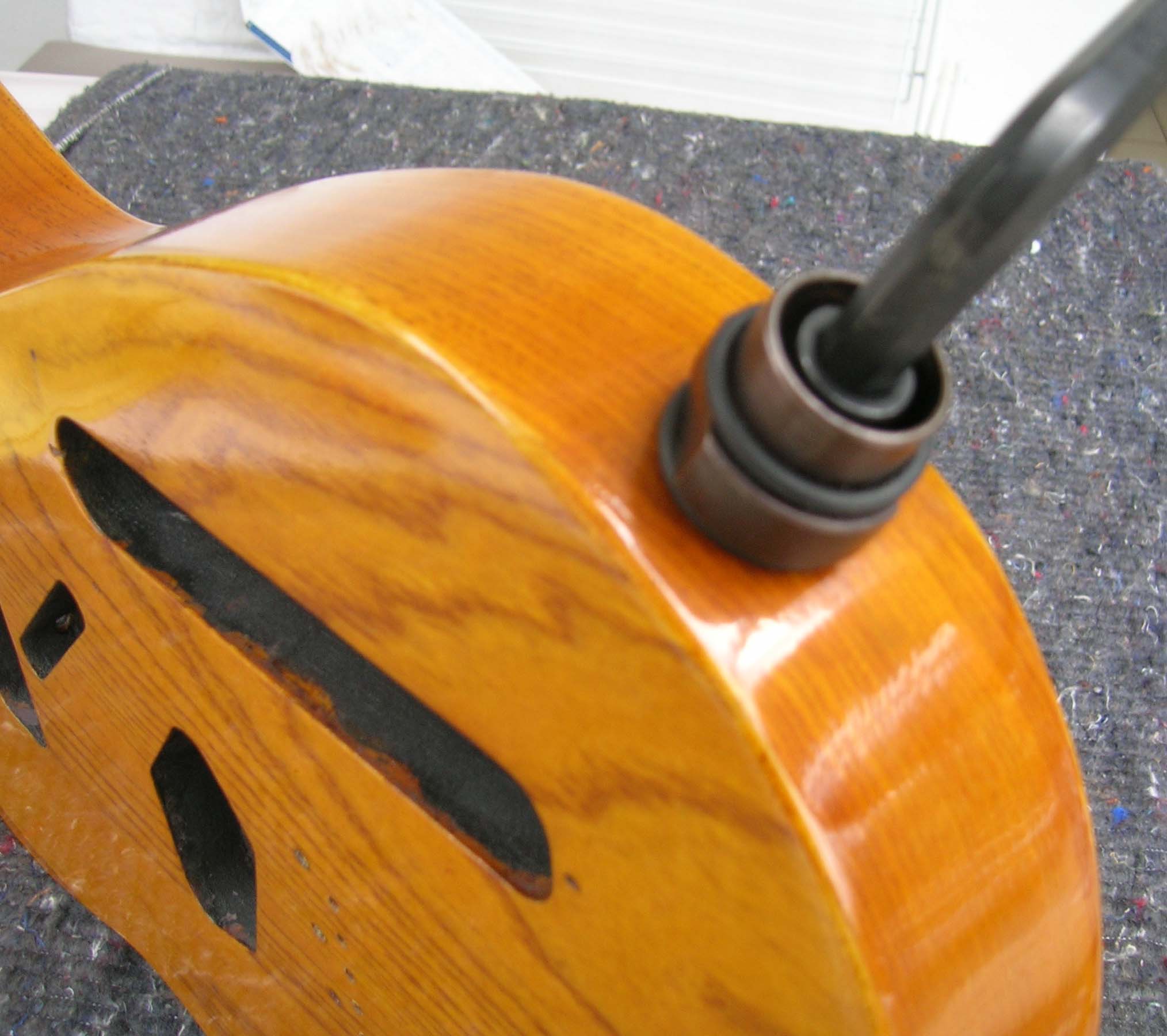

| Montage2 : le jack retainer clip
(pour fixer le jack et sa cuvette) est monté grace à l'outil #4321 de Stewart MacDonald  cliquez sur l'image pour l'agrandir dans une autre fenêtre |

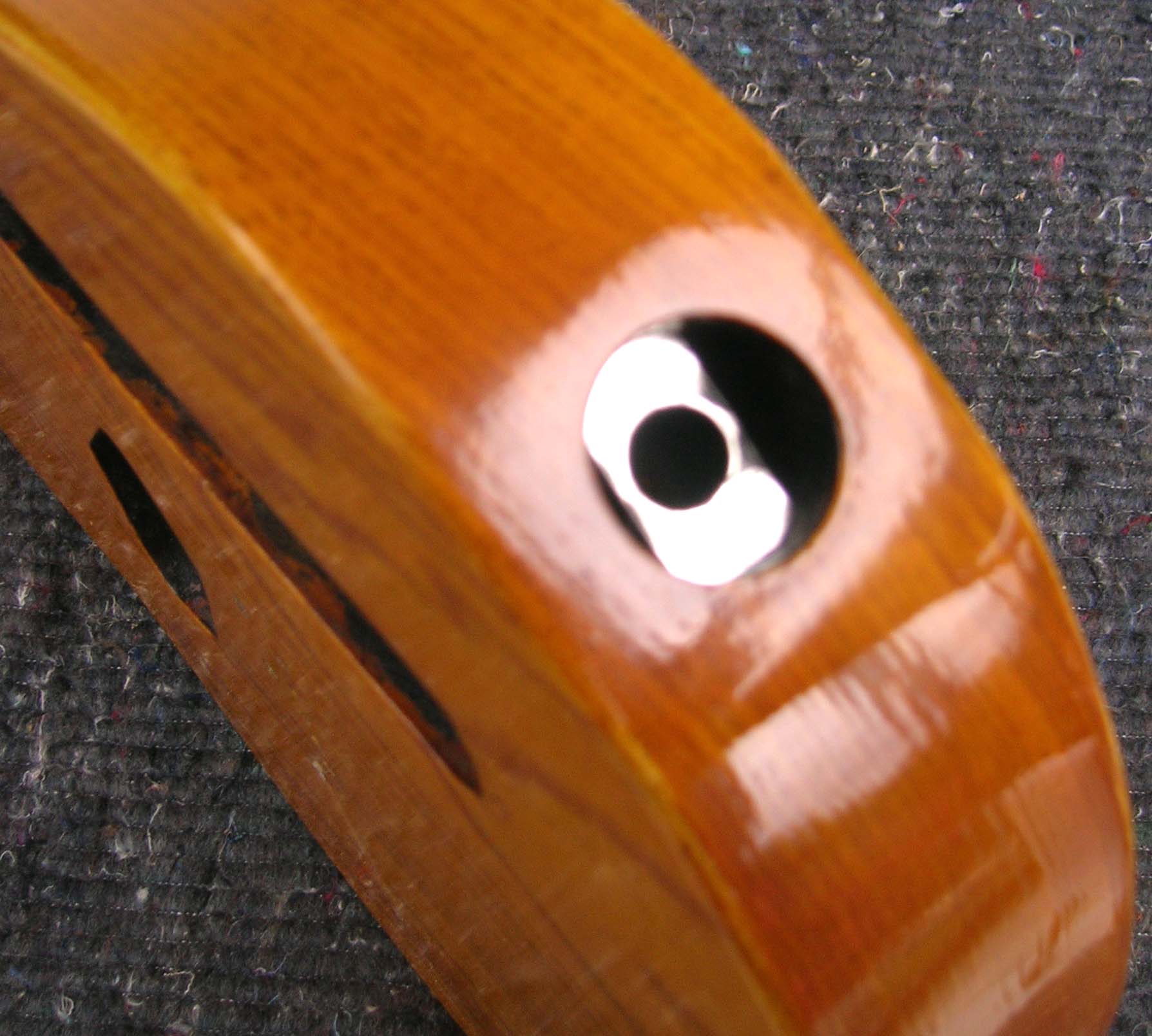

Montage 3 : Après avoir serré l'outil,
puis l'avoir desserré, le jack retainer clip est monté ! cliquez sur l'image pour l'agrandir dans une autre fenêtre |

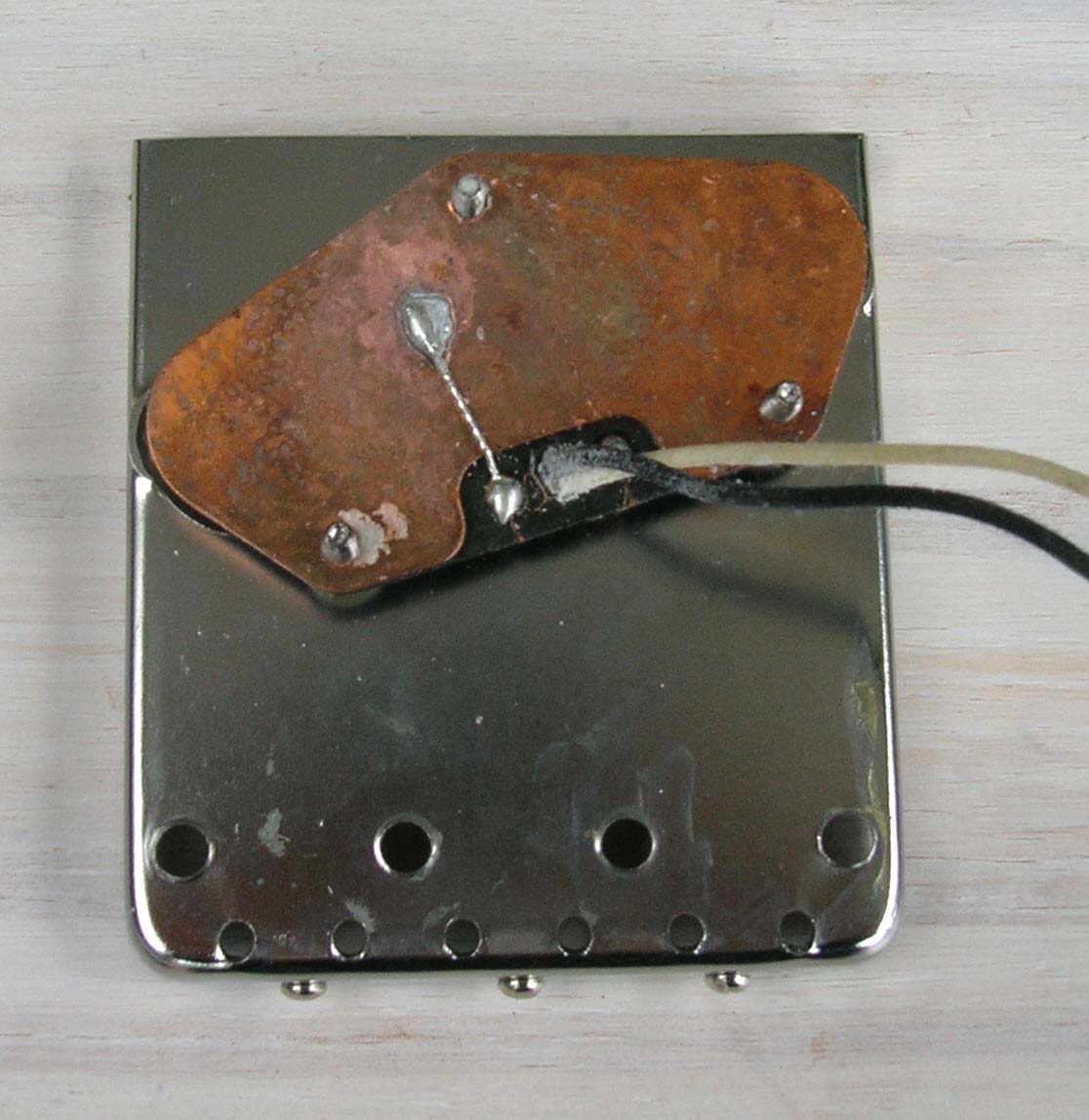

| Montage 4 : le micro US vintage 52 RI
possède un plaque en cuivre qui fait contact entre la masse et le cordier  cliquez sur l'image pour l'agrandir dans une autre fenêtre |

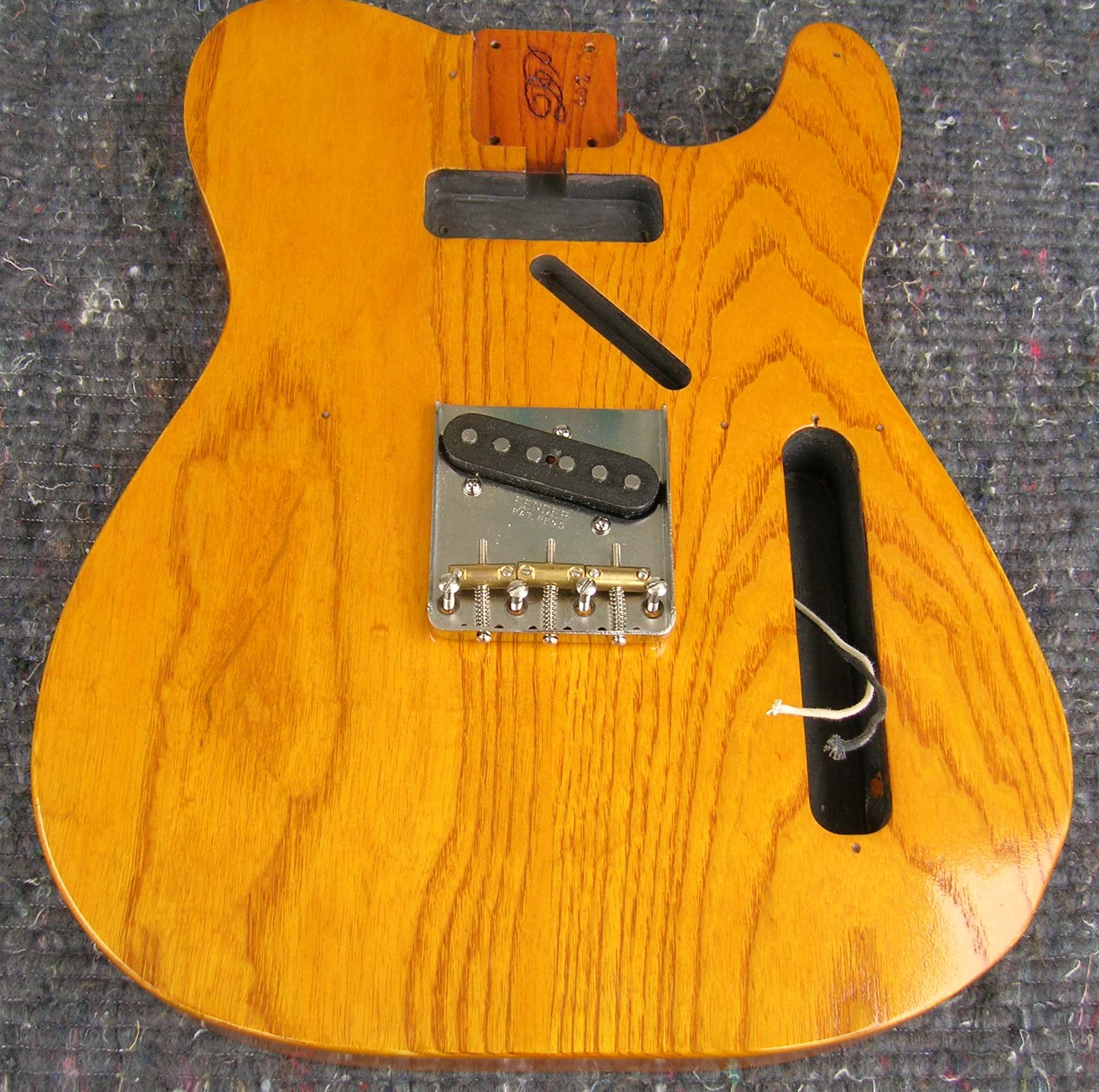

Montage 5 : grâce au gabarit #1099
Stewart MacDonald, l'ensemble cordier-micro s'ajuste exactement  cliquez sur l'image pour l'agrandir dans une autre fenêtre |

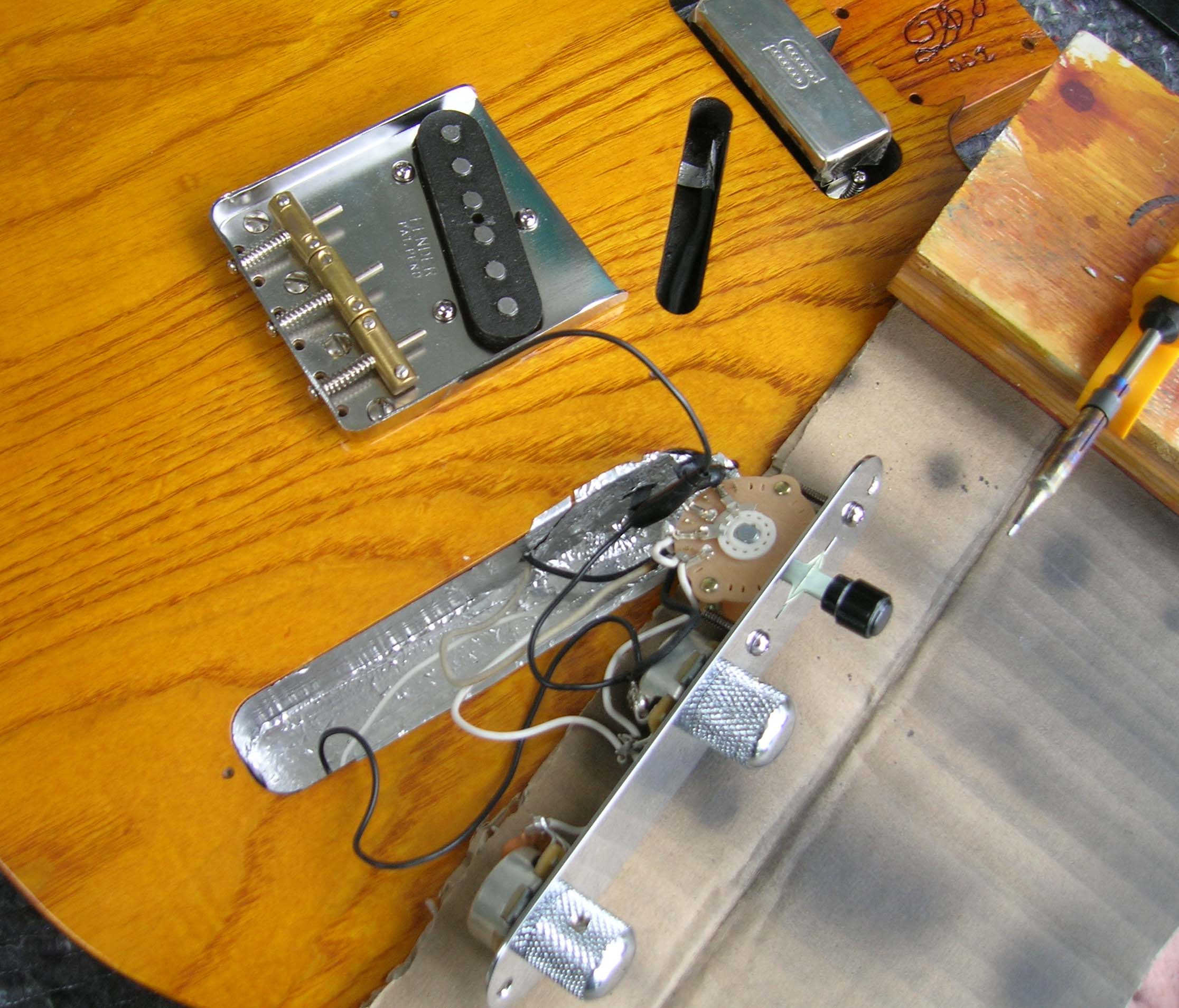

| Montage 6 : un petit coup de fer à souder
pour assembler l'ensemble de contrôle. la cavité de contrôle a été doublée (gracieusement) avec de l'aluminium autocollant (assez facile et peu couteux à obtenir : pour réparer les tuyauteries de chauffage) en plus de la peinture au carbone, isolant préféré des luthiers (qui peut le plus peut le moins)  cliquez sur l'image pour l'agrandir dans une autre fenêtre |

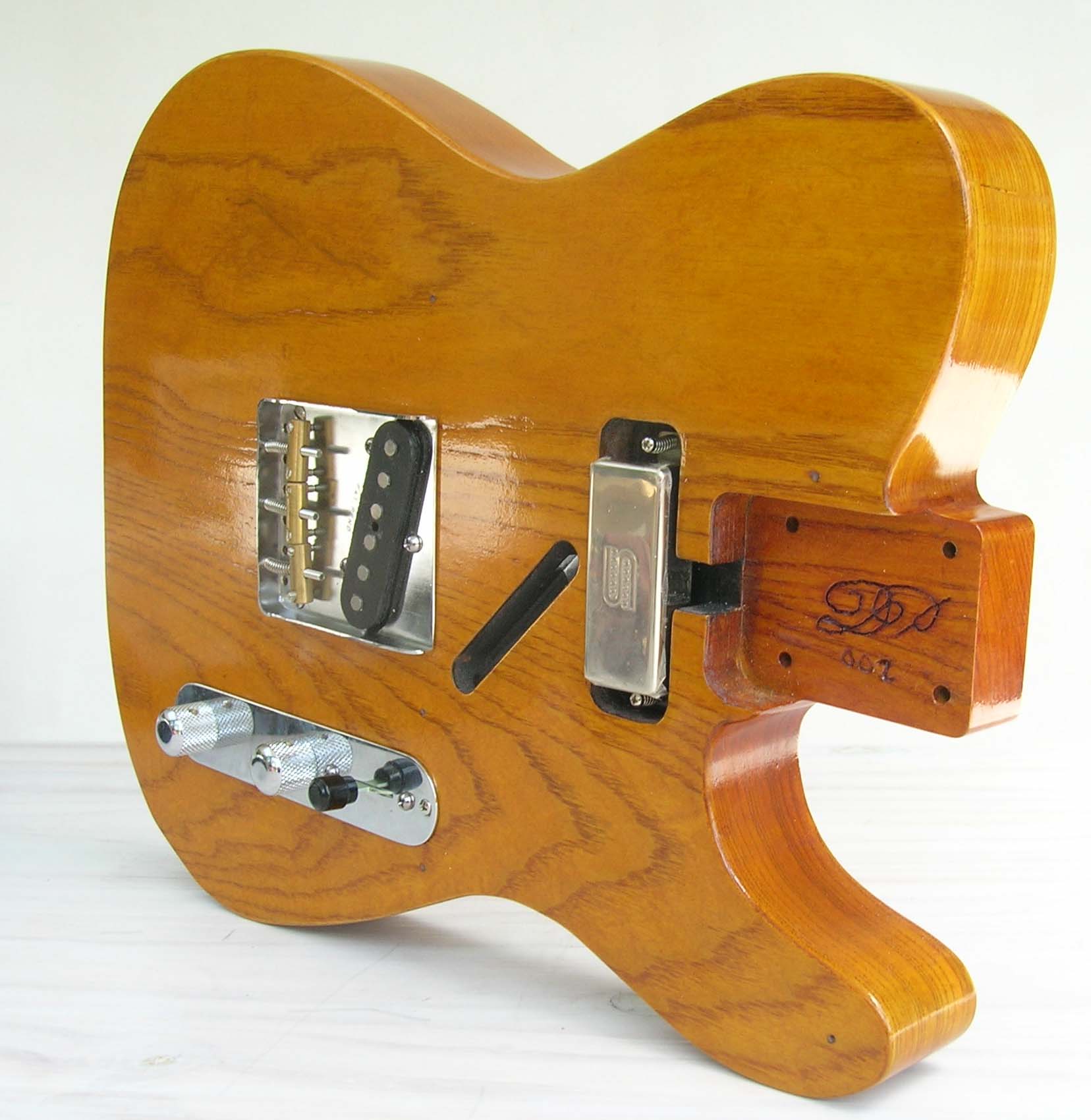

Montage 7 : l'électronique est terminée,
il reste à monter le manche et à procéder aux réglages... : cliquez sur l'image pour l'agrandir dans une autre fenêtre |
|
